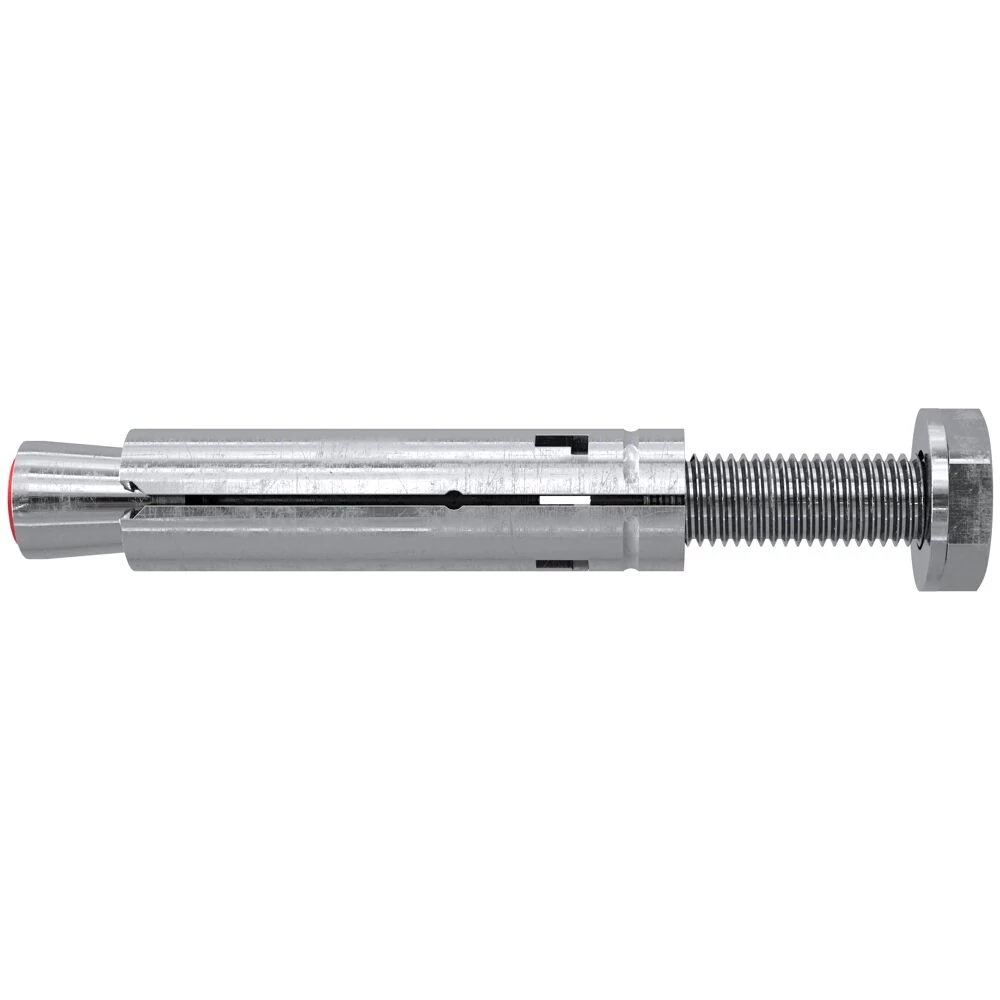

Fischer TA nagyszilárdságú feszítődübel, csavarral M12 S/25, 20db

• A dübel kedvező geometriai kialakításának köszönhetően minimális energiaráfordítást igényel szereléskor.
• A TA M három irányban terpesztő hüvelye egyenletes teherelosztást, valamint kis perem- és tengelytávolságokat tesz lehetővé.
• A belsőmenetes változat esetében rugalmasan megválasztható a menetes szár vagy csavar hossza és fajtája.
• A piros műanyag sapka biztosítja a menet pormentességét.
• Egyszerű alkalmazhatóság a kis szerelési energiának köszönhetően.
• Kis tengely- és peremtávolságok az egységes terheléseloszlásnak köszönhetően.
• Sima felületi szerelés a csavaros kötésnek köszönhetően.
• ETA értékelés repedésmentes betonhoz.

Szerelési útmutató

• A TA M dübel előszereléssel alkalmazható.
• A csavar, ill. a hatlapú anya meghúzásával a kúp behúzódik a hüvelybe, és azt a furatfalnak feszíti.
• A helyes szerelés érdekében a TA M dübel hüvelyének rá kell támaszkodnia a rögzítendő tárgyra, vagy a menetes szárhoz ellenanyára van szükség.
• A csavarhossz (ls) meghatározásánál figyelembe kell venni a dübelen belül szükséges becsavarási mélységet:
• Csavarhossz ls = dübelhossz + a rögzítendő tárgy vastagsága tfix + alátét.

Építőanyagok

• Repedésmentes beton C20/25-től C50/60-ig
• Beton C12/15
• Tömör szerkezetű terméskő

Terhelési táblázat
